輪荷重走行試験

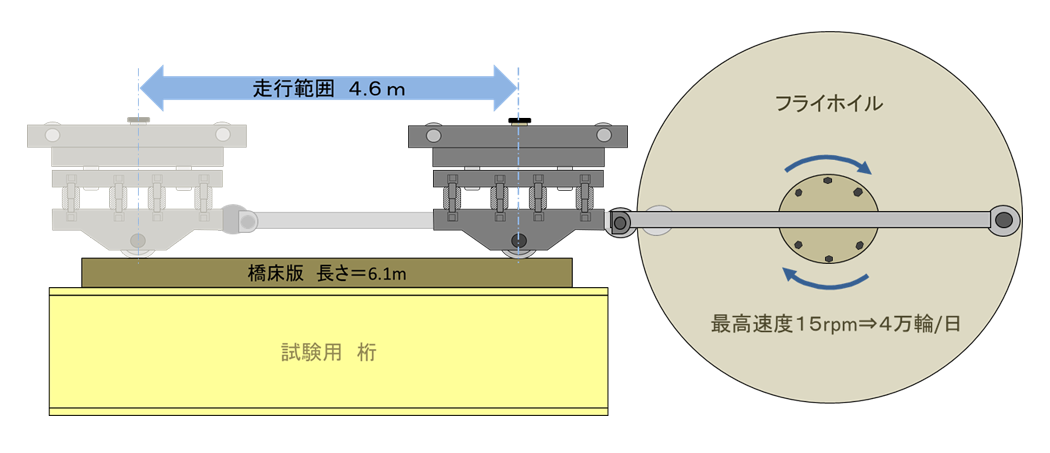

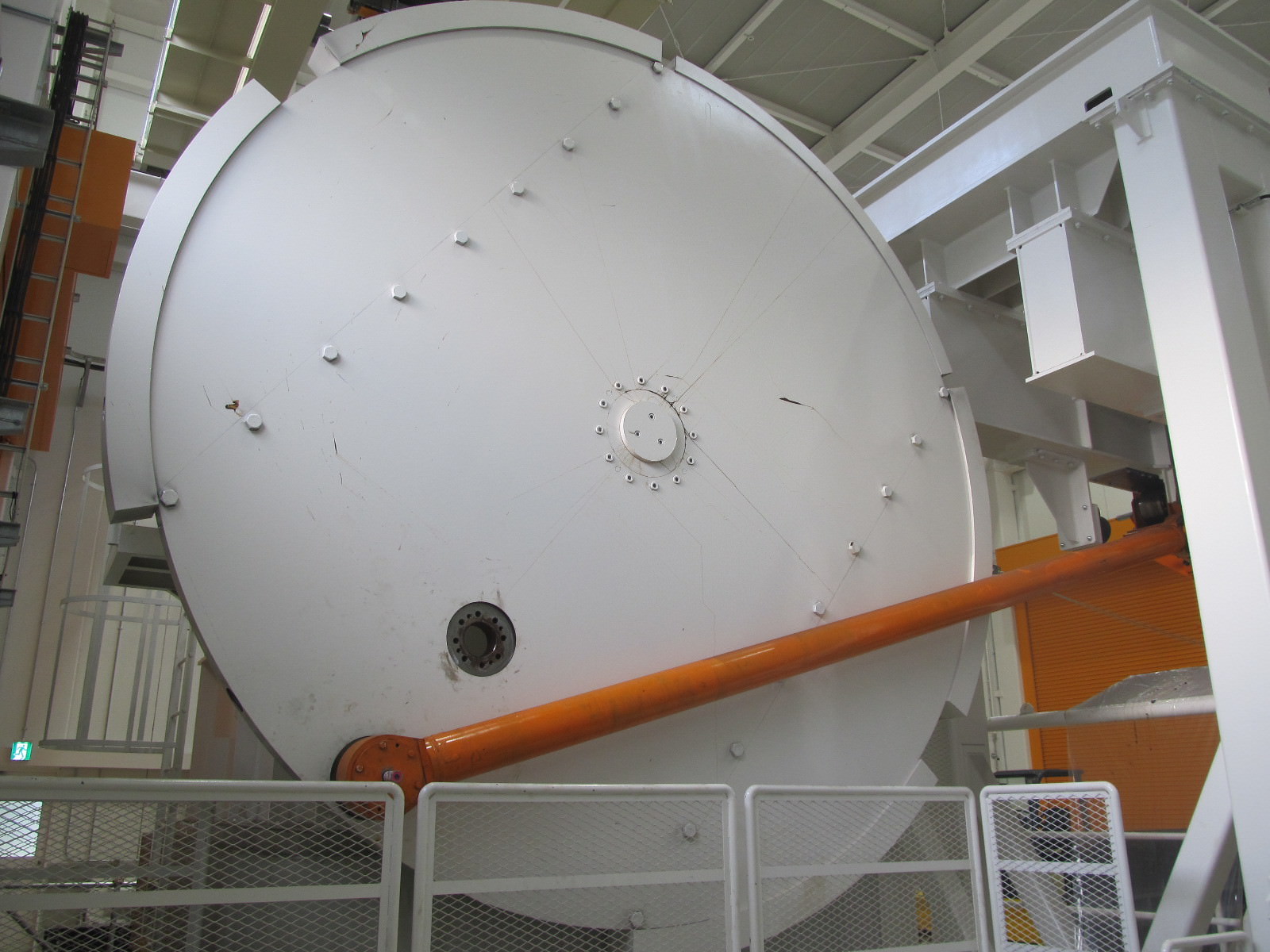

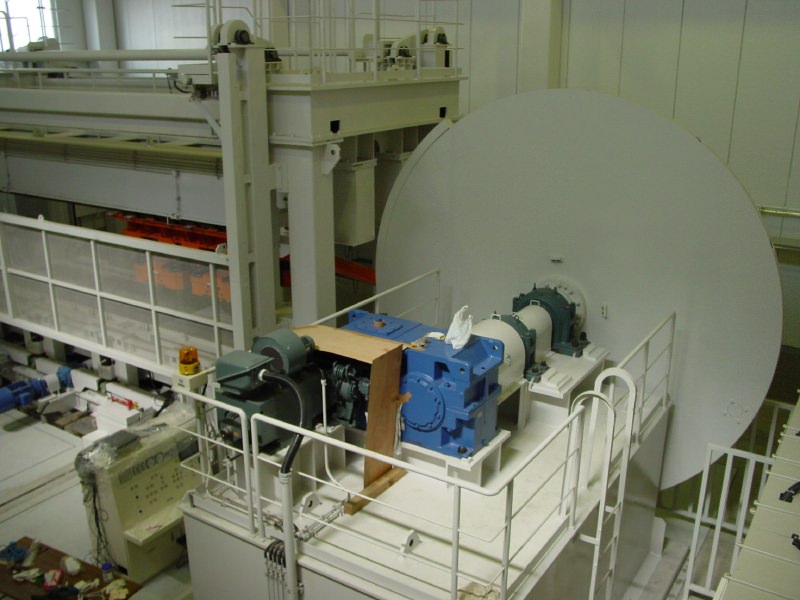

輪荷重走行試験機[1号機]

鉄ふたを対象としたトラックタイヤによる疲労耐久性試験と、橋床版を対象とした鉄輪による疲労耐久性試験に対応できます。

輪荷重試験機[1号機]の概要

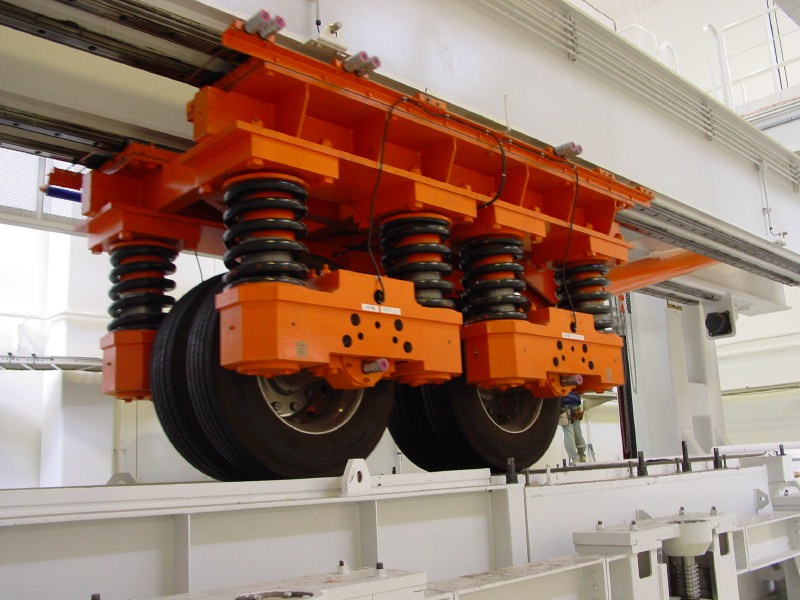

鉄ふた用 トラック用タイヤ
(直径約1m×幅25cm)
輪荷重 6トン〜10トン
橋床版用 鉄輪
(直径70cm×幅50cm)
輪荷重 12トン〜40トン

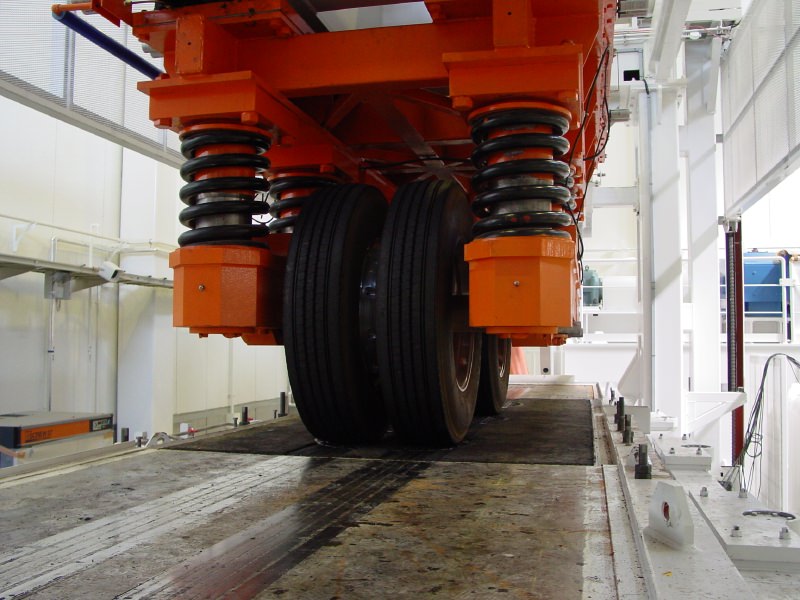

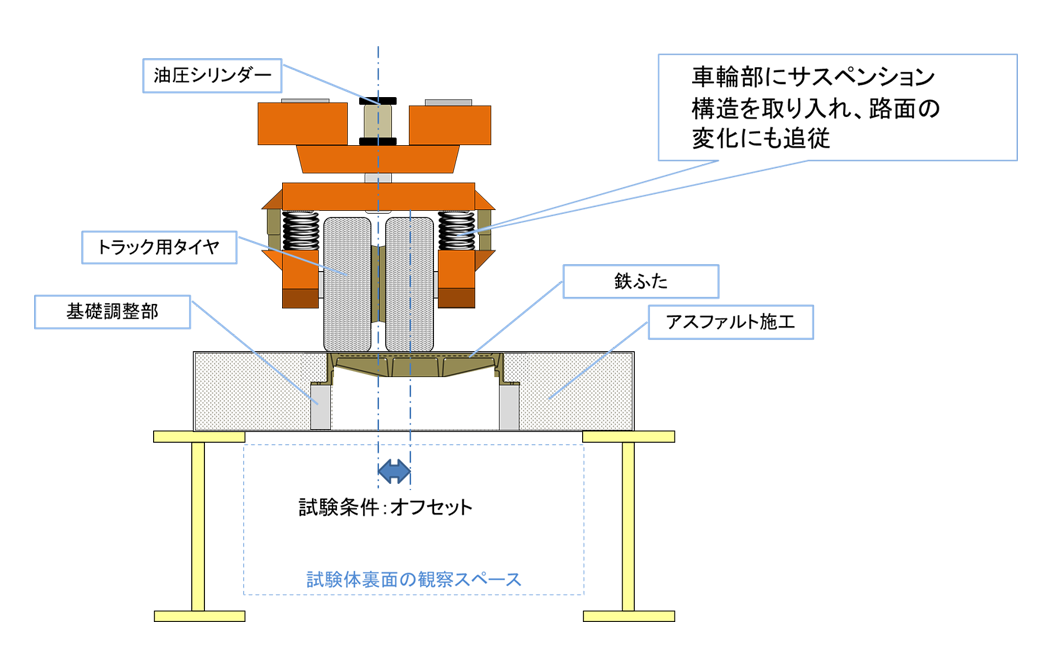

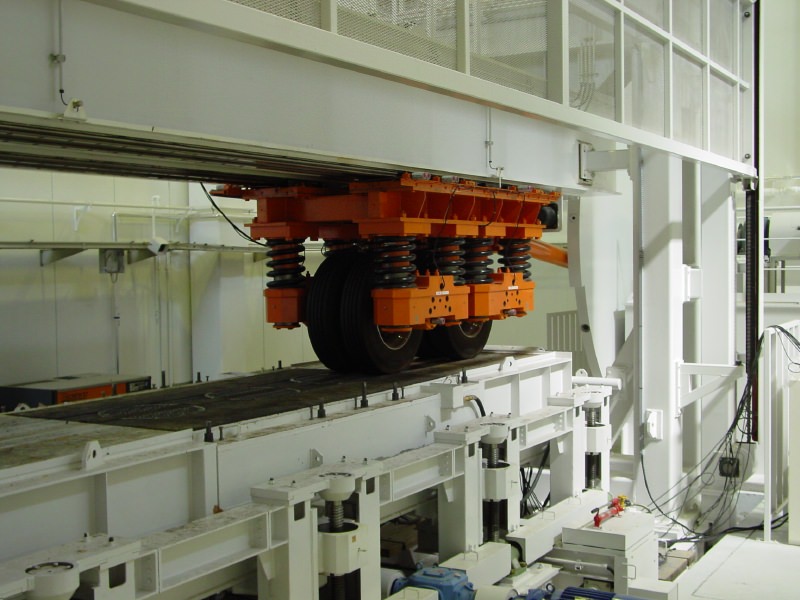

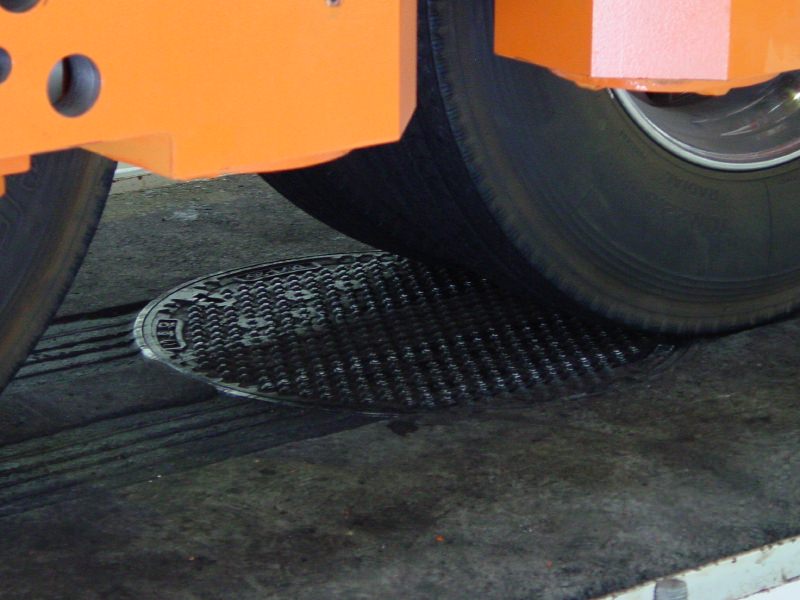

鉄ふた試験(トラック用タイヤ)

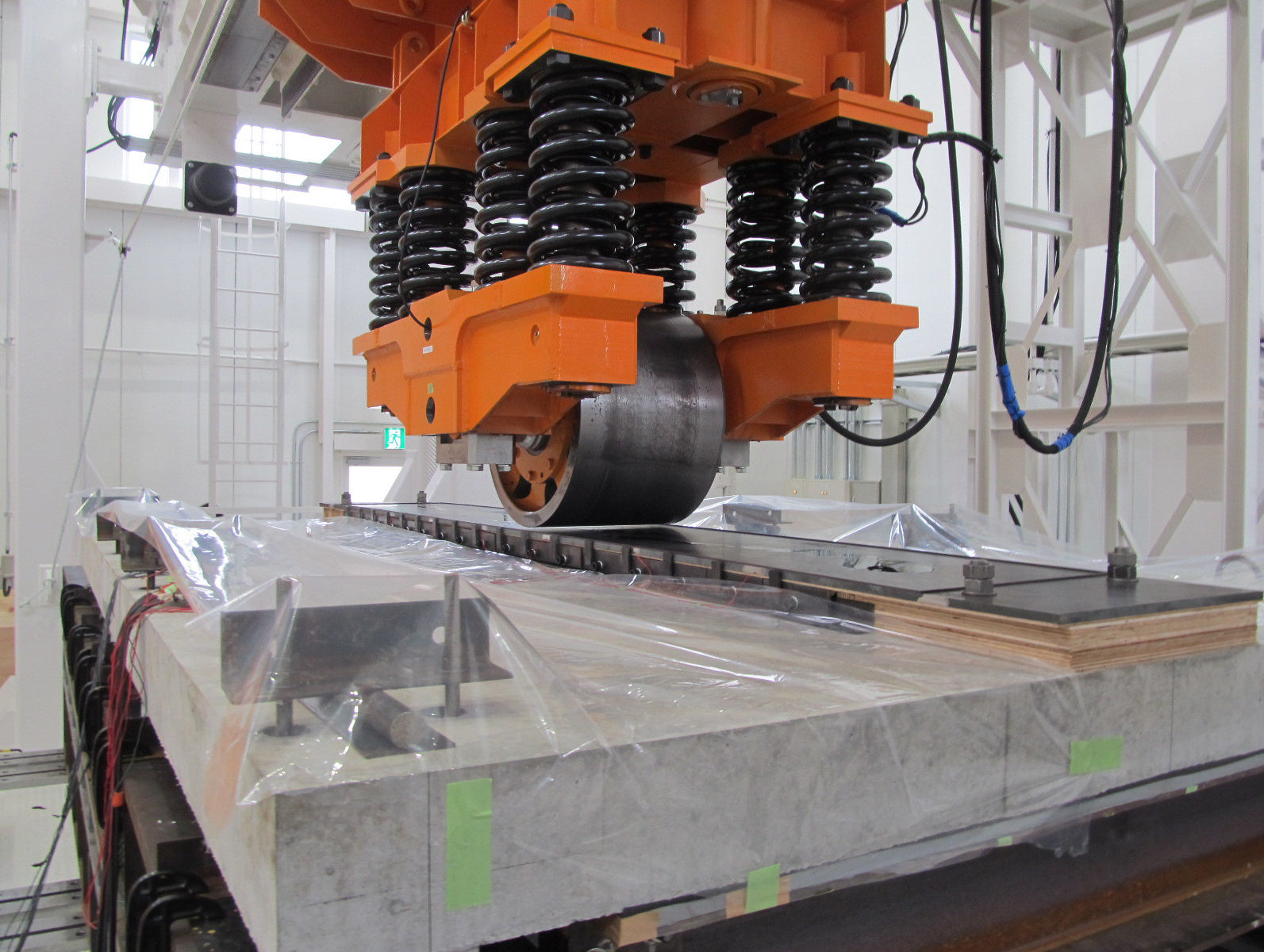

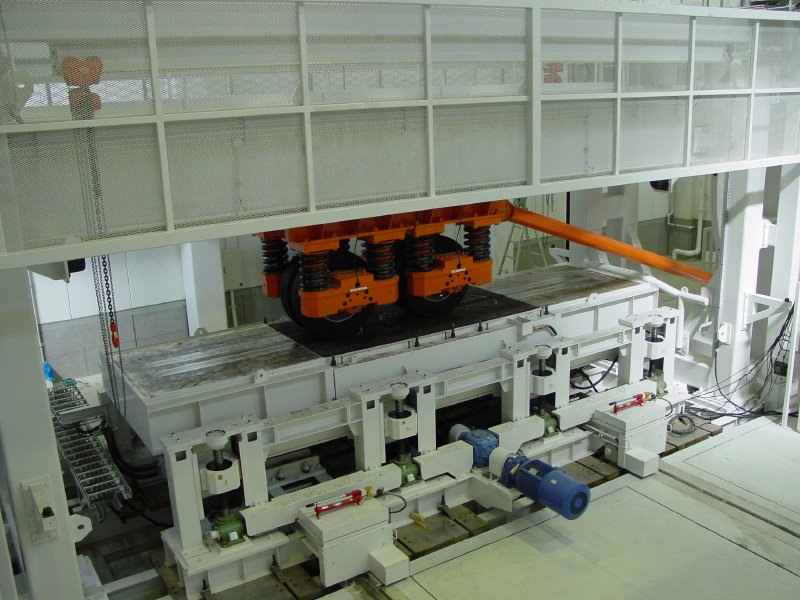

橋床版試験(鉄輪)

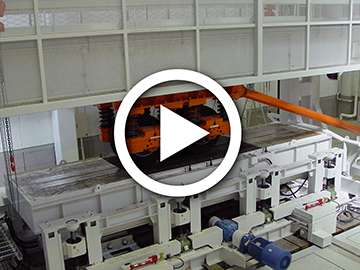

クリックで拡大再生


クリックすると拡大します。

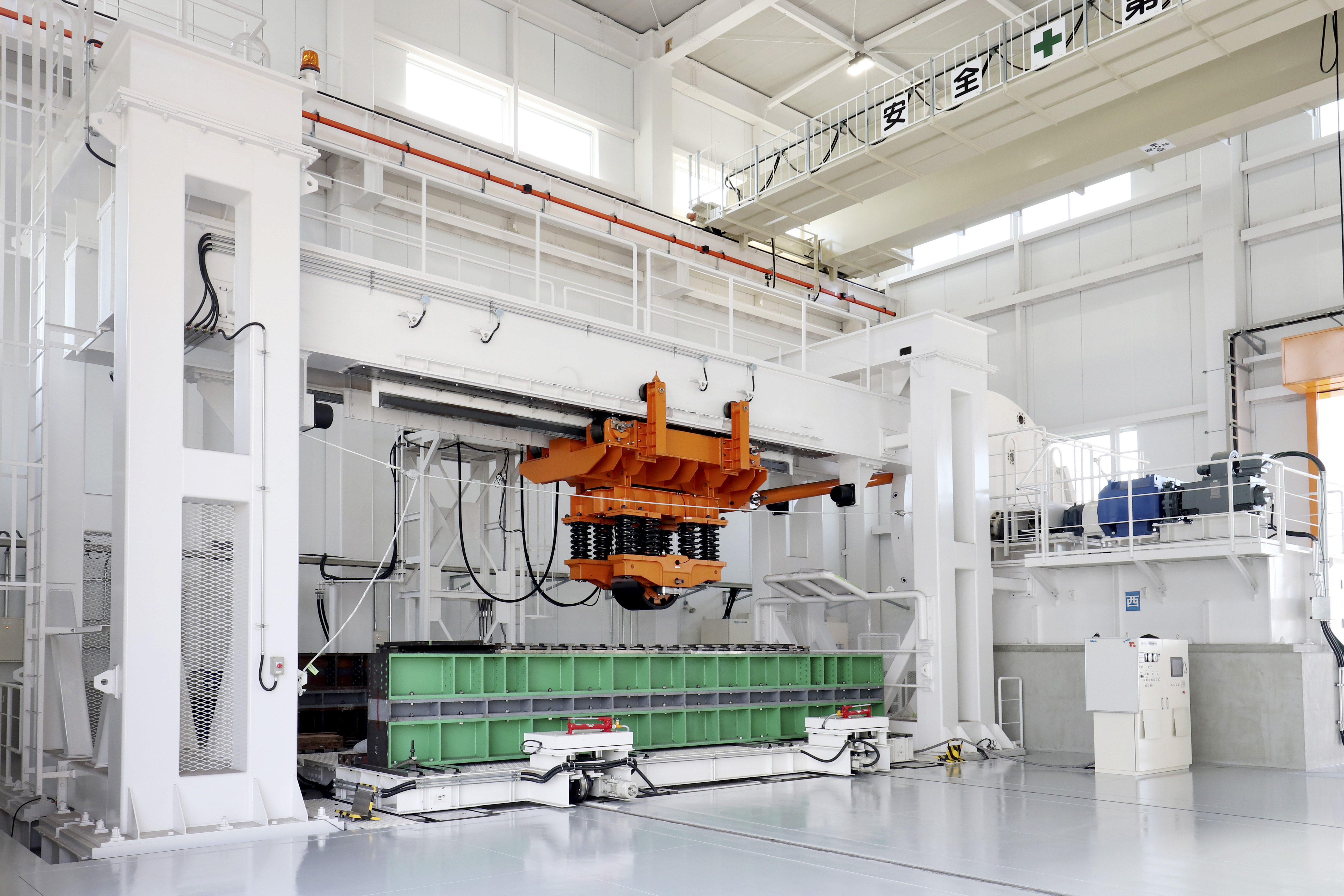

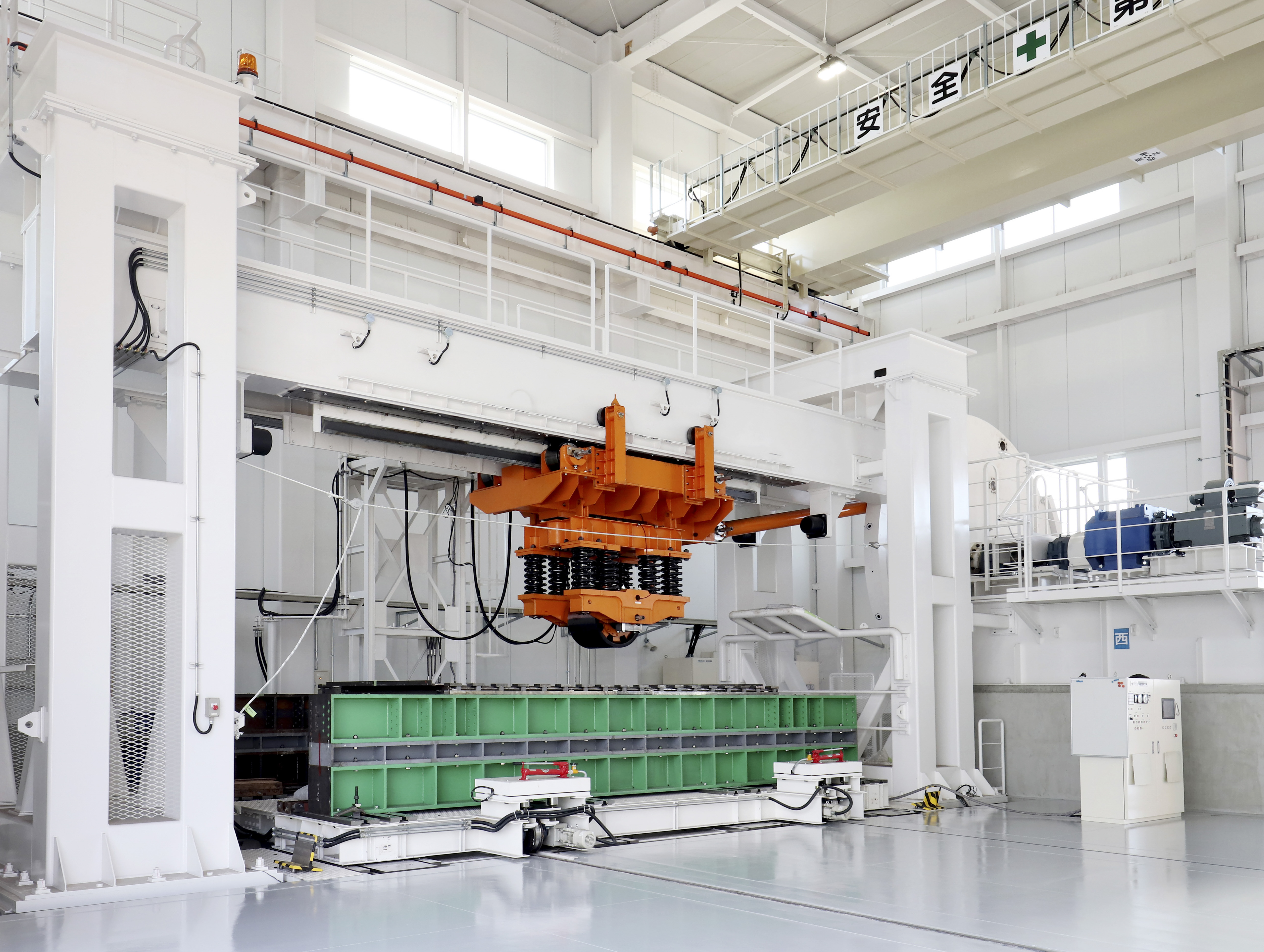

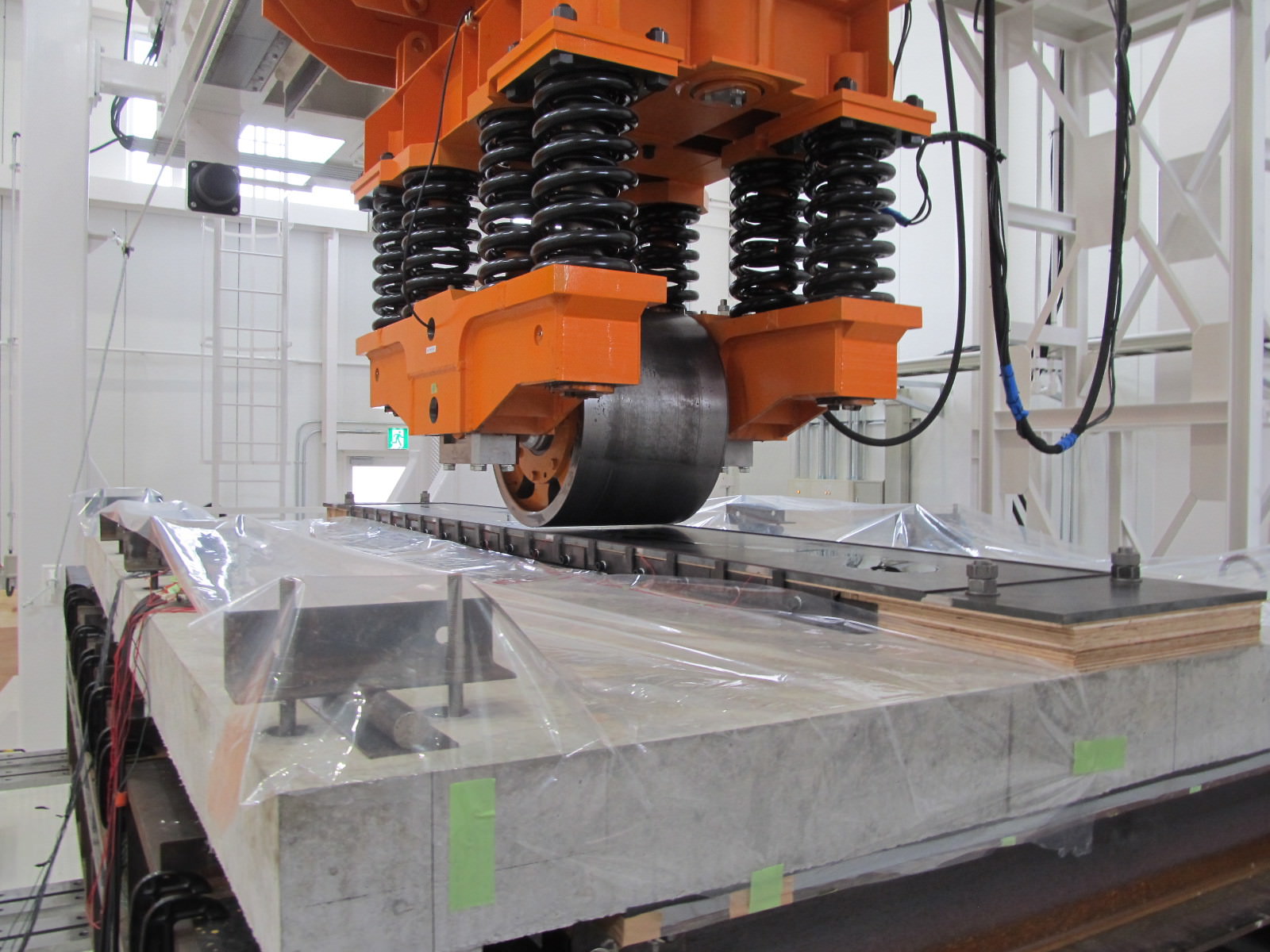

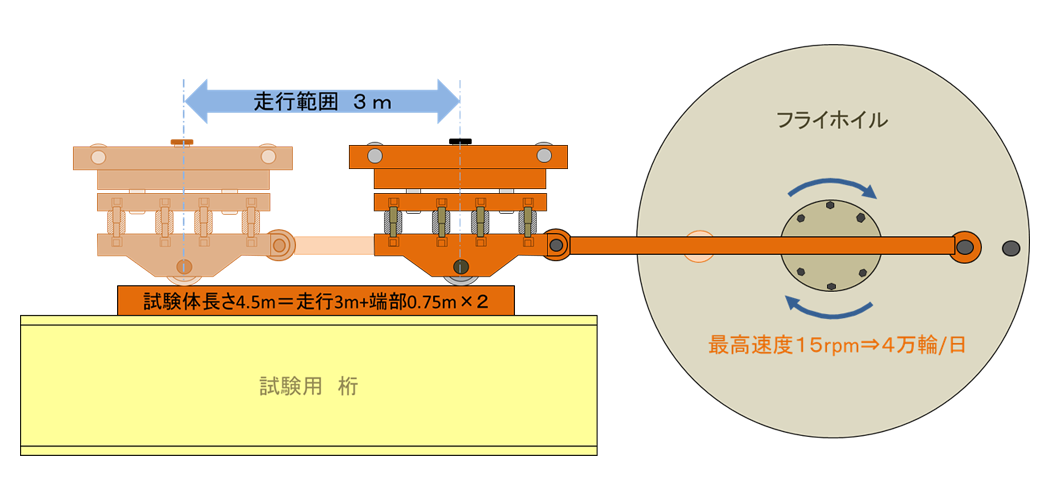

輪荷重走行試験機[2号機]

橋床版の疲労耐久性試験を対象として輪荷重走行試験機[2号機]を2018年10月から導入しました。

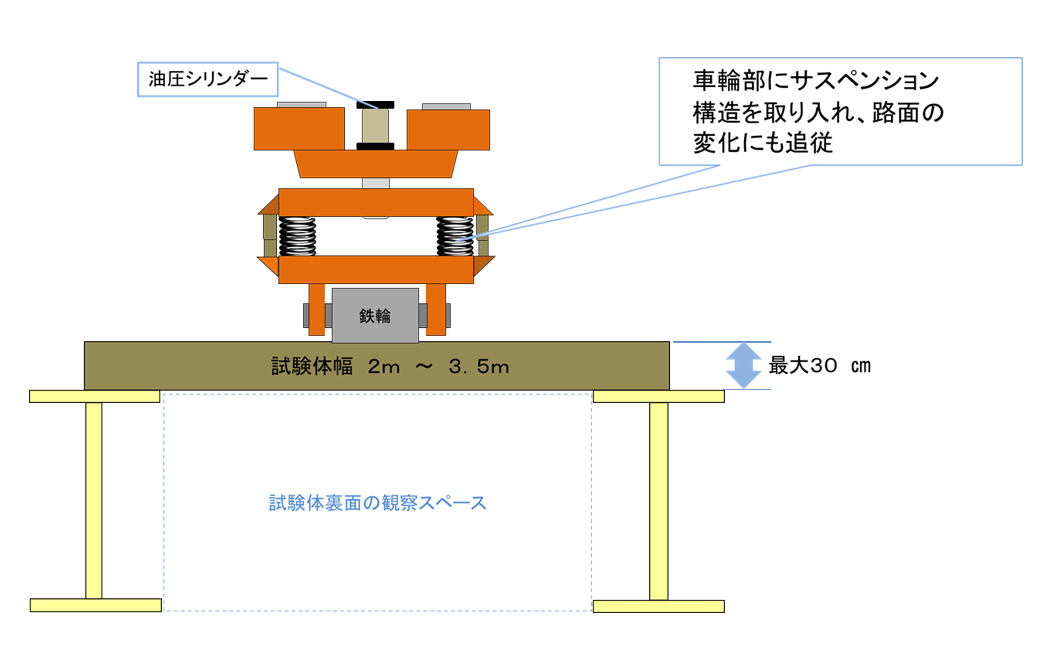

輪荷重試験機[2号機]の概要


輪荷重 静的な荷重  6トン〜50トン
走行時の荷重 12トン〜50トン
車輪 鉄輪のみ 直径70cm×50cm

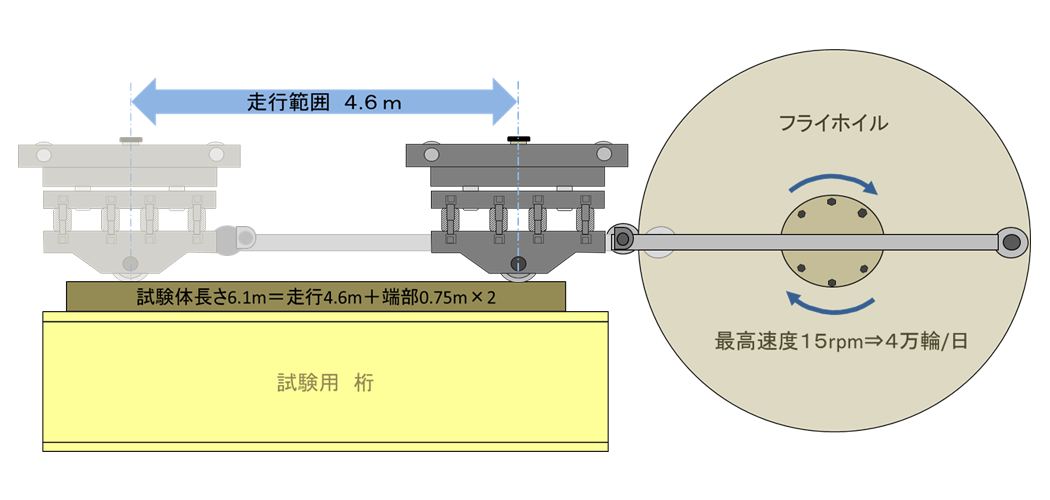

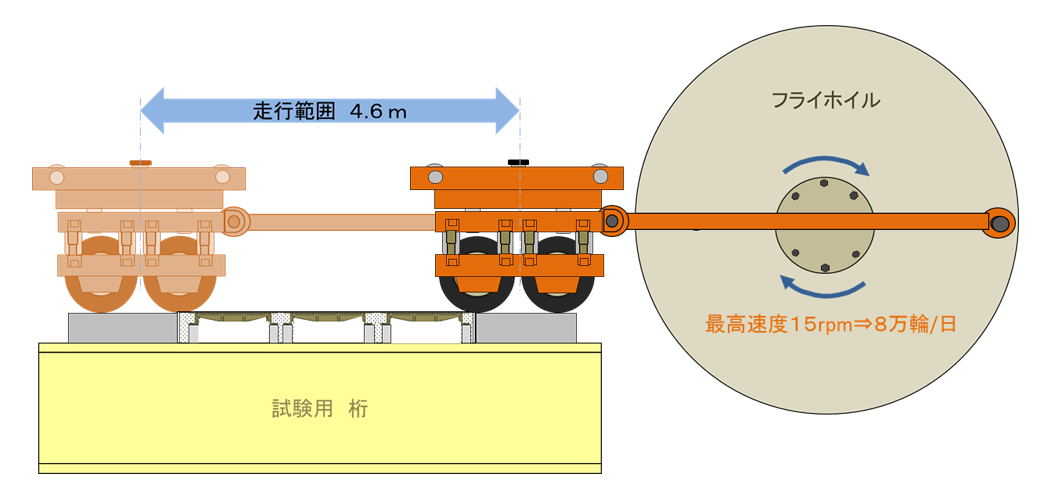

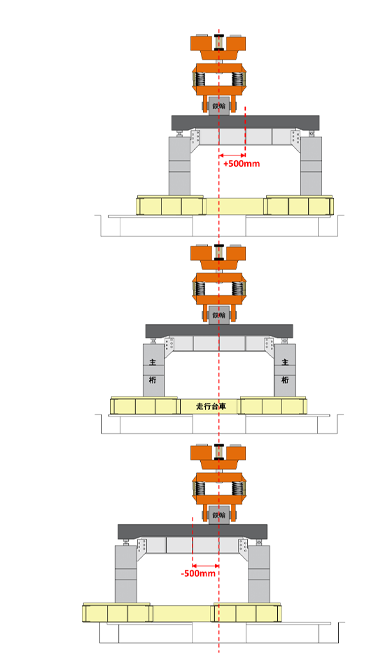

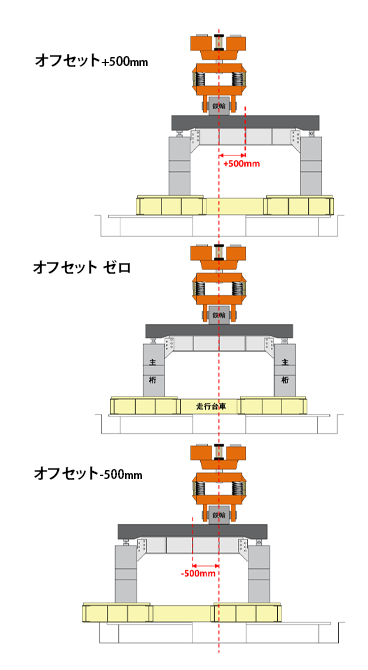

走行範囲A


走行範囲B

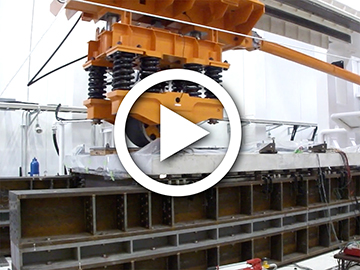

クリックで拡大再生

クリックすると拡大します。

輪荷重走行試験機[2号機]の空き状況

2020年度

2020年7月1日時点
4月 5月 6月 7月 8月 9月
× × ×
10月 11月 12月 1月 2月 3月
× × × × × ×

2021年度

4月 5月 6月 7月 8月 9月
× × × × × ×
10月 11月 12月 1月 2月 3月
× × ×

2022年度

4月 5月 6月 7月 8月 9月
10月 11月 12月 1月 2月 3月

○:空き    ×:予約済

※詳細の状況につきましては当社試験検査部までお問い合わせください。
